一種尖劈型聲屏障的制作方法
背景技術：

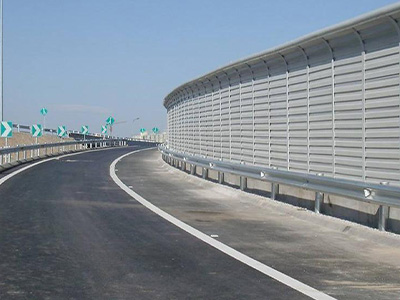

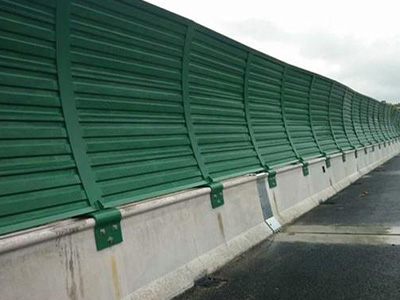

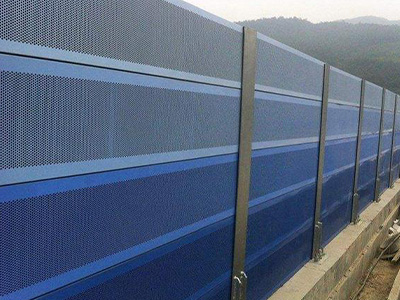

現有的聲屏障包括立柱和位于各立柱間的板狀隔聲元件，板狀隔聲元件包括一板材殼體和位于板材殼體內部的隔聲襯件，板材殼體包括吸聲板、隔聲板以及連接吸聲板和隔聲板的側面板，吸聲板上設置有透聲孔，吸聲板可采用平面結構或曲面結構，曲面結構的吸聲效果更好但是存在連接不穩固，容易松動掉落的技術問題。
技術實現要素：
本實用新型提出了一種尖劈型聲屏障，解決了上述技術問題。
本實用新型的技術方案是這樣實現的：
一種尖劈型聲屏障，包括：
面板，所述面板的前板面上交錯設置有**吸聲板和**吸聲板，所述面板的頂部設置有弧形擋板，所述面板的兩側均設置有卡住所述弧形擋板端部的U型卡件，所述**吸聲板和所述第二吸聲板均與所述面板圍城一空腔，且所述**吸聲板的橫截面呈三角形，所述**吸聲板的截面呈梯形，所述**吸聲板的下表面、所述**吸聲板的下表面以及所述**吸聲板上與所述面板平行的一面均設置有通孔，所述弧形擋板包括與所述面板頂部連接的C型凹槽，所述C型凹槽的底部設置有球形凹槽，所述面板包括插入所述C型凹槽中的C型凸起，所述C型凸起的頂部設置有插入所述球形凹槽的球形凸起。
作為進一步的技術方案，所述弧形擋板包括兩個相互連接的弧形板面，以及與兩個所述弧形板面均連接的擋板底面，所述C型凹槽設置在所述擋板底面上，兩個所述弧形板面的弧形開口均朝向所述面板的前板面一側。
作為進一步的技術方案，靠近所述面板的前板面一側的所述弧形板面上設置有孔洞。
作為進一步的技術方案，所述U型卡件包括L型卡件，以及滑動設置在所述L型卡件端部的一字型卡件，所述L型卡件和所述一字型卡件之間圍城一U型腔，所述面板的側端插入所述U型腔中，且所述一字型卡件位于所述面板的前面板側，所述L型卡件與所述面板的后面板之間設置有若干個彈簧，所述彈簧的兩端分別與所述L型卡件和所述面板連接。
作為進一步的技術方案，所述L型卡件的端部設置有一鍵槽，所述一字型卡件滑動設置在所述鍵槽內，所述L型卡件通過L型連接件與所述一字型卡件連接，所述一字型卡件通過螺栓與所述面板連接。
